دیتالاگر صنعتی

دیتالاگر الماس الکترونیک، دستگاهی الکترونیکی با تغذیه 24 ولتی و یک سیستم انعطاف‌پذیر برای ثبت و مدیریت داده‌های صنعتی است که می‌تواند مطابق با نیاز کاربر توسعه یابد. این دستگاه قادر است اطلاعات را هم از سنسورهای آنالوگ با خروجی ۴–۲۰ میلی‌آمپر و هم از تجهیزاتی که از پروتکل Modbus پشتیبانی می‌کنند، دریافت کند. همچنین امکان انتقال داده‌ها به سیستم‌ها و دستگاه‌های محلی از طریق Modbus فراهم شده است. به‌صورت پیش‌فرض، دیتالاگر شامل ۴ ورودی آنالوگ است و قادر به ثبت خروجی چهار سنسور آنالوگ است. در صورتی که تعداد سنسورها بیش از این باشد، می‌توان کارت‌های جانبی آنالوگ را اضافه کرد؛ هر کارت شامل ۴ ورودی آنالوگ است و به‌راحتی به دستگاه اصلی متصل می‌شود. برای مثال، با افزودن دو کارت جانبی، تعداد ورودی‌ها به ۱۲ کانال آنالوگ افزایش پیدا می‌کند. کاربرانی که نیاز به دریافت ورودی‌های دیجیتال دارند، می‌توانند از کارت‌های جانبی دیجیتال استفاده کنند؛ هر کارت شامل ۸ ورودی دیجیتال است و مشابه کارت آنالوگ به دستگاه اصلی متصل می‌شود. یکی از قابلیت‌های کلیدی دیتالاگر، ویژگی مولتی‌استک (Multi-Stack) است که به کاربر اجازه می‌دهد داده‌های نقاط مختلف را با یک دستگاه و کارت‌های جانبی ثبت و مدیریت کند، بدون نیاز به استفاده از چندین دیتالاگر جداگانه. برای نمونه، در یک آنالایزر گاز با چند دودکش، اطلاعات هر دودکش به‌صورت مستقل ثبت و نمایش داده می‌شود. جزئیات کامل نصب و راه‌اندازی در فایل “دستورالعمل نصب دیتالاگر” موجود است.

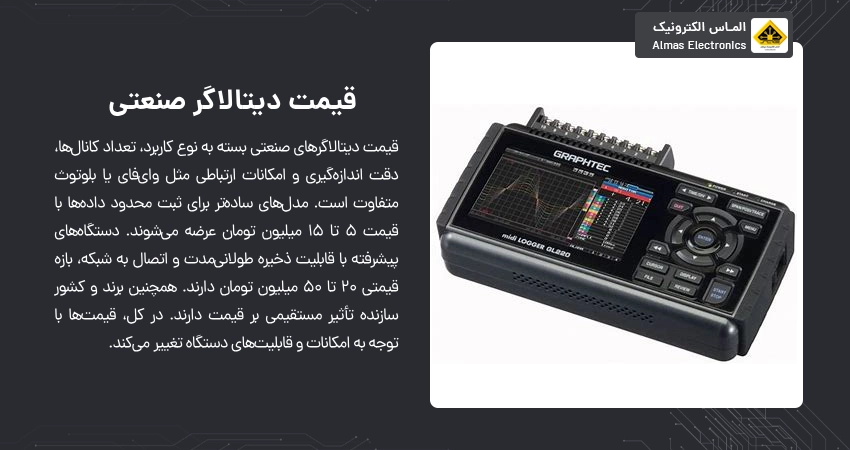

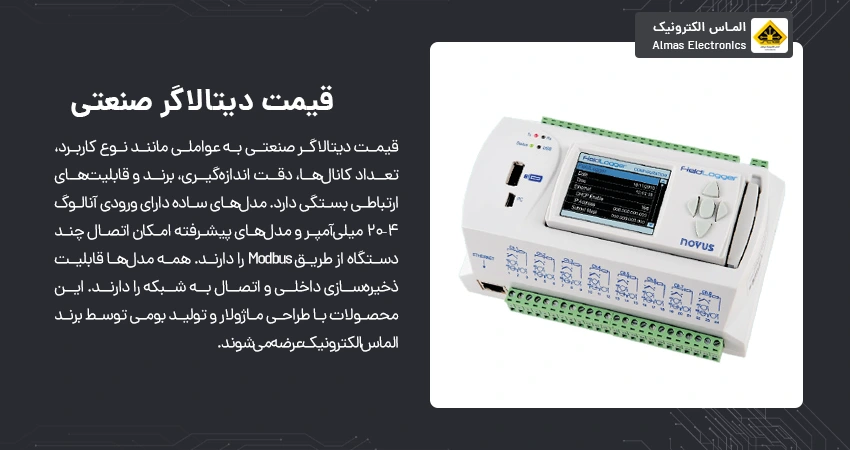

قیمت دیتالاگر صنعتی

قیمت دیتالاگر صنعتی با توجه به عوامل مختلفی مانند نوع کاربرد، تعداد کانال‌های ورودی، دقت اندازه‌گیری، برند سازنده، قابلیت‌های ارتباطی (مانند اتصال به وای‌فای، بلوتوث یا پورت‌های USB)، مقاومت در برابر شرایط محیطی سخت و امکانات نرم‌افزاری متفاوت است. دیتالاگرهای ساده‌تر که تنها چند پارامتر محدود را اندازه‌گیری می‌کنند، معمولاً قیمت پایین‌تری دارند. اما دستگاه‌های پیشرفته با قابلیت ثبت چندین داده به‌طور همزمان، ذخیره طولانی‌مدت اطلاعات و امکان اتصال به سیستم‌های مانیتورینگ صنعتی، قیمت بالاتری خواهند داشت. در حقیقت قیمت دستگاه و کارت‌های جانبی متناسب با نیاز کاربر تعیین می‌شود.

قیمت دیتالاگرهای صنعتی بین ۵ میلیون تومان تا ۵۰ میلیون تومان متغیر است. مدل‌های ساده با قابلیت ثبت پارامتر محدود و بدون امکانات ارتباطی پیشرفته، در بازه قیمتی ۵ تا ۱۵ میلیون تومان قرار دارند. در مقابل، دیتالاگرهای پیشرفته‌تر با قابلیت اتصال به شبکه، نمایشگرهای حرفه‌ای، ذخیره‌سازی طولانی‌مدت و دقت بالا، ممکن است بین ۲۰ تا ۵۰ میلیون تومان یا حتی بیشتر قیمت داشته باشند. همان طور که اشاره شد، در مجموع، عواملی مانند برند و کشور سازنده نیز تأثیر مستقیمی بر قیمت نهایی دیتا‌لاگر صنعتی دارند.

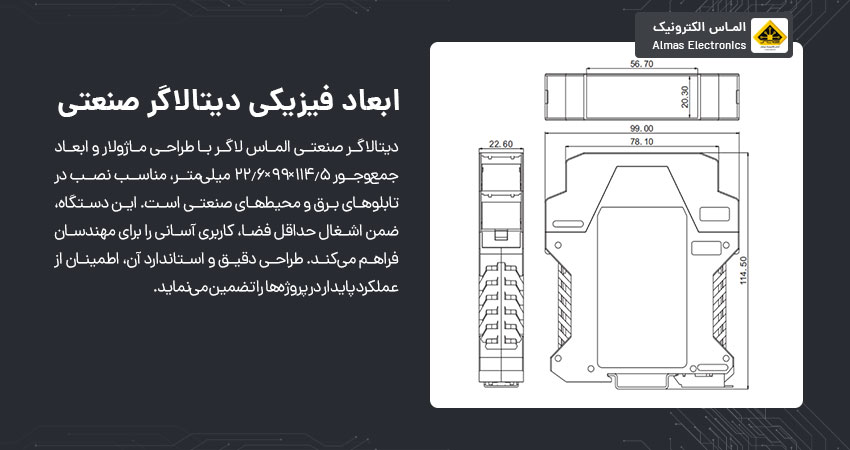

ابعاد فیزیکی دیتالاگر صنعتی

دیتالاگر صنعتی الماس لاگر با طراحی ماژولار و ابعاد جمع‌وجور 114.5×99×22.6 میلی‌متر، مناسب نصب در تابلوهای برق و محیط‌های صنعتی است. این دستگاه، ضمن اشغال حداقل فضا، کاربری آسانی را برای مهندسان فراهم می‌کند. طراحی دقیق و استاندارد آن، اطمینان از عملکرد پایدار در پروژه‌های مانیتورینگ و اتوماسیون را تضمین می‌نماید.

انواع دیتالاگر

دیتالاگرها بر اساس نوع کاربرد، نوع داده‌های قابل اندازه‌گیری و نحوه ذخیره‌سازی به دسته‌های مختلفی تقسیم می‌شوند. برخی از انواع رایج دیتالاگر، عبارتنداز:

• دیتالاگر دما و رطوبت

این دیتالاگرها برای اندازه‌گیری و ثبت تغییرات دما و رطوبت محیط طراحی شده‌اند. کاربرد اصلی آن‌ها در صنایع غذایی، داروسازی، گلخانه‌ها، انبارهای مواد حساس به دما و سیستم‌های حمل‌ونقل سردخانه‌ای است. این دستگاه‌ها معمولاً با سنسورهای داخلی یا خارجی کار می‌کنند و برخی مدل‌ها دارای هشداردهنده برای شرایط اضطراری هستند.

• دیتالاگر فشار

این نوع دیتالاگرها برای اندازه‌گیری فشار گازها یا مایعات در سیستم‌های لوله‌کشی، مخازن و تأسیسات صنعتی استفاده می‌شوند. کاربرد آن‌ها در صنایع نفت، گاز، پتروشیمی، نیروگاه‌ها و تأسیسات تصفیه آب بسیار رایج است. دیتالاگرهای فشار معمولاً دارای دقت بالا و قابلیت کار در شرایط سخت محیطی هستند.

• دیتالاگر ولتاژ و جریان

این دستگاه‌ها برای اندازه‌گیری و ثبت پارامترهای الکتریکی مانند ولتاژ، جریان و توان الکتریکی به کار می‌روند. آن‌ها نقش مهمی در عملکرد تجهیزات الکتریکی، خطوط انتقال برق و سیستم‌های خورشیدی دارند. برخی مدل‌های دیتالاگر‌ ولتاژی، دارای قابلیت تحلیل و عیب‌یابی نیز هستند.

• دیتالاگر ارتعاش و لرزش

این دیتالاگرها برای ثبت ارتعاشات و لرزش‌های ماشین‌آلات صنعتی استفاده می‌شوند. آن‌ها در شناسایی خرابی‌های احتمالی، پیش‌بینی تعمیرات و افزایش ایمنی تجهیزات نقش مهمی دارند. صنایع خودروسازی، نیروگاه‌ها و کارخانه‌های تولیدی از این نوع دیتالاگر بهره می‌برند.

• دیتالاگر بی‌سیم

در این دیتالاگرها از فناوری‌هایی مانند وای‌فای و بلوتوث برای ارسال داده‌ها به سیستم‌های مانیتورینگ از راه دور استفاده می‌شود. آن‌ها برای کاربردهایی مانند مانیتورینگ محیطی در مناطق دورافتاده، پروژه‌های ساختمانی و سیستم‌های حمل‌ونقل مناسب هستند. نصب آسان و مصرف انرژی پایین از مزایای آن‌ها است.

• دیتالاگر USB یا قابل حمل

این نوع دیتالاگرها، کوچک، سبک و قابل حمل هستند و داده‌ها را در حافظه داخلی خود ذخیره می‌کنند. معمولاً از طریق درگاه USB به کامپیوتر متصل شده و داده‌ها به‌راحتی منتقل و تحلیل می‌شوند. آن‌ها برای نظارت کوتاه‌مدت در آزمایشگاه‌ها، انبارها و پروژه‌های میدانی ایده‌آل هستند.

• دیتالاگر محیطی

دیتالاگر‌های محیطی برای ثبت داده‌های محیطی مانند نور، صدا، کیفیت هوا، میزان گردوغبار و آلاینده‌های مختلف طراحی شده‌اند. آن‌ها در ایستگاه‌های هواشناسی، پروژه‌های زیست‌محیطی، گلخانه‌ها و فضاهای شهری کاربرد دارند. برخی از این دستگاه‌ها به سیستم‌های مانیتورینگ آنلاین متصل می‌شوند.

قیمت دیتالاگر

قیمت دیتالاگر به عوامل مختلفی وابسته است. در واقع، هر چقدر کاربرد و قابلیت دیتالاگر وسیع‌تر باشد قیمت آن بالا‌تر خواهد بود. در ادامه به عوامل موثر بر قیمت دیتالاگر اشاره می‌کنیم:

• نوع کاربرد (معمولی یا صنعتی)
• تعداد کانال‌ها (تعداد ورودی‌های قابل اندازه‌گیری)
• دقت و کیفیت سنسورها
• قابلیت‌های ارتباطی مثل داشتن اتصال وای‌فای، بلوتوث، USB یا شبکه‌های صنعتی
• ظرفیت حافظه یا همان میزان داده‌های قابل ذخیره‌سازی
• میزان مقاومت در برابر شرایط محیطی (ضدآب، ضدگردوغبار یا مقاوم در برابر شوک و لرزش)
• برند و کشور سازنده
• قابلیت اتصال به سیستم‌های مانیتورینگ

دیتالاگرها ( نوع غیر صنعتی) معمولاً برای کاربردهای خانگی، آزمایشگاهی یا پروژه‌های کوچک استفاده می‌شوند و در مقایسه با نوع صنعتی قیمت پایین‌تری دارند. قیمت آن‌ها در بازه ۵ تا ۱۵ میلیون تومان قرار دارد. این دستگاه‌ها اغلب برای اندازه‌گیری پارامترهای ساده‌ای مانند دما، رطوبت یا ولتاژ طراحی شده‌اند و امکانات محدودی دارند.

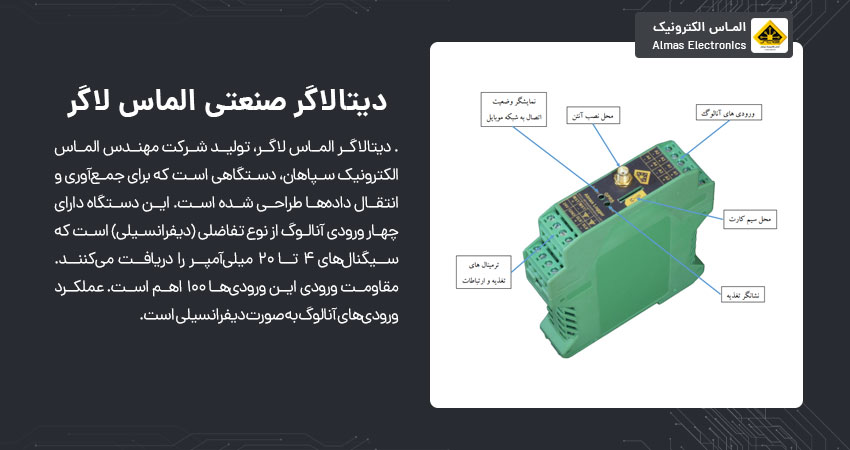

دیتالاگر صنعتی الماس‌ لاگر

دیتالاگر صنعتی الماس‌ لاگر یک دستگاه حرفه‌ای جهت جمع‌آوری، ذخیره‌سازی و انتقال داده‌های آنالوگ و دیجیتال در محیط‌های صنعتی است. این دستگاه با طراحی بومی و مهندسی‌شده در ایران، مناسب برای پروژه‌های مانیتورینگ، کنترل و تحلیل داده‌های لحظه‌ای و تاریخی می‌باشد. دیتالاگر الماس لاگر، تولید شرکت مهندس الماس الکترونیک سپاهان، دستگاهی است که برای جمع‌آوری و انتقال داده‌ها طراحی شده است. این دستگاه دارای چهار ورودی آنالوگ از نوع تفاضلی (دیفرانسیلی) است که سیگنال‌های ۴ تا ۲۰ میلی‌آمپر را دریافت می‌کنند. مقاومت ورودی این ورودی‌ها ۱۰۰ اهم است. عملکرد ورودی‌های آنالوگ به صورت دیفرانسیلی است. برای اتصال به شبکه، دیتالاگر از طریق GPRS به اینترنت متصل می‌شود. اطلاعات جمع‌آوری‌شده به سرور انتقال می‌یابد و کاربران می‌توانند این اطلاعات را در فرمت‌های مختلف دریافت و مشاهده کنند. دستگاه همچنین دارای یک حافظه ۶۴ گیگابایتی است که تمام اطلاعات دریافتی و اطلاعات ارسالی به سرور در آن ذخیره می‌شود. این دیتالاگر دارای دو پورت مدباس RS485 است. یکی از پورت‌ها به عنوان Master عمل می‌کند که برای خواندن اطلاعات از تجهیزات جانبی مانند کارت‌های آنالوگ، کارت‌های دیجیتال، سنسورها و آنالایزرهایی که خروجی مدباس دارند، استفاده می‌شود. حداکثر ۱۵ عدد تجهیز جانبی به صورت Slave می‌توانند به این دیتالاگر متصل شوند. پورت دوم به عنوان Slave عمل می‌کند و معمولاً برای ارسال اطلاعات به سیستم‌های مانیتورینگ محلی کاربرد دارد. این پورت‌ها از ورودی‌های آنالوگ، تغذیه و پورت مدباس مستر ایزوله هستند. تغذیه دستگاه با ولتاژ ۲۴ ولت مستقیم انجام می‌شود. جریان مصرفی دیتالاگر ۳۰۰ میلی‌آمپر است. بعد از اتصال برق، چراغ “Pwr” روشن می‌شود. به دلیل ایزوله بودن منابع تغذیه داخلی تمام کارت‌های الماس لاگر نسبت به ورودی‌ها و خروجی‌ها، امکان استفاده از یک منبع تغذیه مشترک برای تمامی کارت‌ها وجود دارد. حداقل یکی از ترمینال‌های ارت باید به ارت ابزار دقیق محل نصب متصل شود. نصب آنتن می‌تواند به دو صورت انجام شود: اگر دیتالاگر در مکانی با سیگنال قوی نصب شده باشد، می‌توان آنتن را مستقیماً روی دستگاه قرار داد. در غیر این صورت، باید از آنتن‌های دارای سیم ارتباطی استفاده کرد و آن‌ها را در محیط بیرونی نصب نمود تا آنتن‌دهی کامل باشد. سیم‌کارت از محل مشخص شده وارد و با یک فشار مجدد خارج می‌شود.

جمع‌بندی

دیتالاگرها دستگاه‌هایی برای ثبت و ذخیره داده‌های محیطی و صنعتی هستند که بسته به نوع کاربری، دقت اندازه‌گیری، قابلیت‌های ارتباطی و شرایط محیطی در انواع مختلفی عرضه می‌شوند. مجموعه الماس الکترونیک با ارائه انواع دیتالاگرهای باکیفیت، پاسخگوی نیاز صنایع مختلف است و به کاربران کمک می‌کند تا داده‌های دقیق و قابل اعتمادی برای تحلیل و بهبود فرآیندهای خود داشته باشند.
