دیتالاگر

دیتالاگر الماس الکترونیک، دستگاهی الکترونیکی با تغذیه 24 ولتی و یک سیستم انعطاف‌پذیر برای ثبت و مدیریت داده‌های صنعتی است که می‌تواند مطابق با نیاز کاربر توسعه یابد. این دستگاه قادر است اطلاعات را هم از سنسورهای آنالوگ با خروجی ۴–۲۰ میلی‌آمپر و هم از تجهیزاتی که از پروتکل Modbus پشتیبانی می‌کنند، دریافت کند. همچنین امکان انتقال داده‌ها به سیستم‌ها و دستگاه‌های محلی از طریق Modbus فراهم شده است. به‌صورت پیش‌فرض، دیتالاگر شامل ۴ ورودی آنالوگ است و قادر به ثبت خروجی چهار سنسور آنالوگ است. در صورتی که تعداد سنسورها بیش از این باشد، می‌توان کارت‌های جانبی آنالوگ را اضافه کرد؛ هر کارت شامل ۴ ورودی آنالوگ است و به‌راحتی به دستگاه اصلی متصل می‌شود. برای مثال، با افزودن دو کارت جانبی، تعداد ورودی‌ها به ۱۲ کانال آنالوگ افزایش پیدا می‌کند. کاربرانی که نیاز به دریافت ورودی‌های دیجیتال دارند، می‌توانند از کارت‌های جانبی دیجیتال استفاده کنند؛ هر کارت شامل ۸ ورودی دیجیتال است و مشابه کارت آنالوگ به دستگاه اصلی متصل می‌شود. یکی از قابلیت‌های کلیدی دیتالاگر، ویژگی مولتی‌استک (Multi-Stack) است که به کاربر اجازه می‌دهد داده‌های نقاط مختلف را با یک دستگاه و کارت‌های جانبی ثبت و مدیریت کند، بدون نیاز به استفاده از چندین دیتالاگر جداگانه. برای نمونه، در یک آنالایزر گاز با چند دودکش، اطلاعات هر دودکش به‌صورت مستقل ثبت و نمایش داده می‌شود. جزئیات کامل نصب و راه‌اندازی در فایل “دستورالعمل نصب دیتالاگر” موجود است.

قیمت دیتالاگر صنعتی

قیمت دیتالاگرهای صنعتی الماس‌الکترونیک تنها بر اساس سه عامل اصلی تعیین می‌شود و سایر مشخصات هیچ نقشی در قیمت‌گذاری ندارند. این سه عامل عبارت‌اند از: تعداد کانال‌های اندازه‌گیری (آنالوگ یا دیجیتال)، تعداد دستگاه‌های Modbus Slave که باید پشتیبانی شوند، و وجود یا عدم وجود قابلیت Modbus Master. بنابراین هزینه نهایی دقیقاً متناسب با نیاز پروژه، تعداد ورودی‌ها و سطح امکانات ارتباطی مورد انتظار انتخاب می‌شود.

مدل‌های پایه الماس‌لاگر دارای ورودی‌های آنالوگ ۴–۲۰ میلی‌آمپر هستند و مدل‌های پیشرفته قابلیت اتصال همزمان به چند دستگاه از طریق پروتکل Modbus Master و Slave را دارند. تمام مدل‌ها قابلیت ذخیره‌سازی داخلی داده‌ها و اتصال به شبکه را دارند. این محصولات با طراحی ماژولار و تولید کاملاً بومی در ایران عرضه می‌شوند و برند رسمی آن‌ها الماس‌الکترونیک است.

ابعاد فیزیکی دیتالاگر صنعتی

ابعاد و طراحی فیزیکی تمام مدل‌های دیتالاگر صنعتی برند الماس‌الکترونیک یکسان بوده و با بدنه‌ای مقاوم و مناسب نصب در تابلوهای صنعتی تولید می‌شوند. این دیتالاگرها با وجود تفاوت در قابلیت‌ها و کارت‌های افزایشی، از نظر اندازه و فرم هیچ تغییری نمی‌کنند و تنها اتصالات و پایه‌ها مطابق نوع مدل استفاده می‌شود. این ثبات در طراحی باعث سهولت نصب، کاهش نیاز به تغییرات مکانیکی در پروژه و یکپارچگی کامل میان تمام مدل‌ها می‌گردد. تغذیه دستگاه نیز در تمامی مدل‌ها 24 ولت بوده و محل اتصال آن مطابق تصاویر ارائه‌شده در بخش اسناد ثابت است.

دانلود کاتالوگ دیتالاگر

انواع دیتالاگر

دیتالاگرها بر اساس نوع ورودی‌ها، ساختار سخت‌افزاری یا انتقال داده در چند گروه اصلی طراحی و تولید شده‌اند. این تنوع به کاربران صنعتی امکان می‌دهد تا متناسب با نیاز پروژه خود، دستگاه مناسب را انتخاب کنند.

دیتالاگر ساده: برای اندازه گیری 4 سیگنال آنالوگ 4 تا 20 میلی آمپر طراحی شده است که اطلاعات دریافتی را از بستر GPRS برای سایت الماس الکترونیک ارسال میکند. (میتوانید الماس الکترونیک را به سایت almaselectronic.com) لینک کنید. ورودی های آنالوگ از نوع دیفرانسیلی ایزوله بوده و دقت بالا و نویز پذیری پایینی دارد (البته قسمت بلد شده را همه ی دیتالاگرها دارند). این مدل برای اندازه گیری تمام پارامترها از قبیل دما، رطوبت، NOx، SO2 و …که سیگنال 4 تا 20 میلی آمپر خروجی دارند، استفاده می شود. شایان ذکر است می توان از کارت جانبی آنالوگ برای افزایش تعداد کانال ها استفاده کرد.

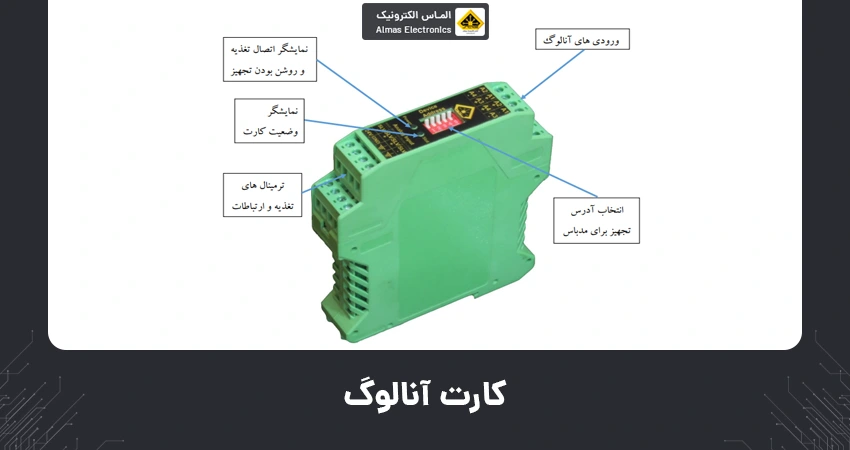

• کارت آنالوگ : این کارت به صورت ماژولار طراحی شده است و قابلیت اتصال به دیتالاگر برای اندازه گیری 4 سیگنال آنالوگ را دارد.

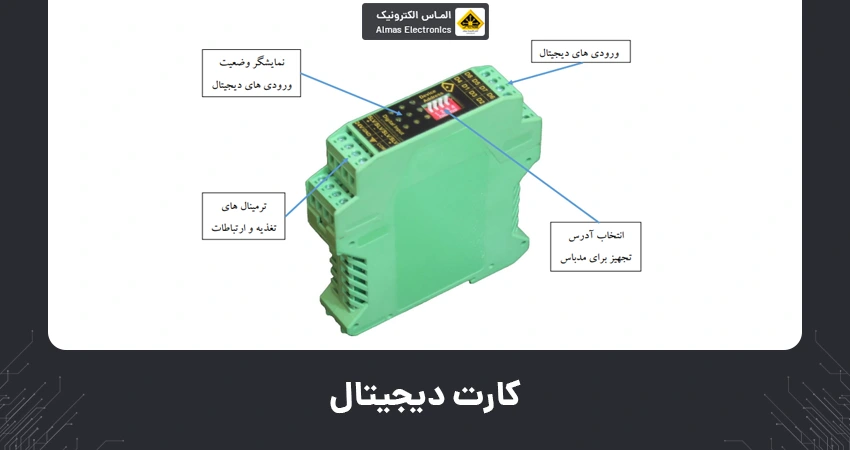

• کارت دیجیتال: این کارت به صورت ماژولار طراحی شده است و می تواند به دیتالاگر متصل شود. این کارت 8 ورودی منطقی (ON/OFF) و سیگنال پالسی را پشتیبانی می کند. این ورودی ها 24 ولتی هستند و می تواند وضعیت رله ، کنتاکتور، سوئیچ ها و … را با دقت بالا برای دیتالاگر ارسال کند. این مدل در مانیتورینگ خطوط تولید ، کنترل فرایندها و ثبت رخداد های الکتریکی کاربرد دارد. همچنین با استفاده از کارت دیجیتال می توان خاصیت مولتی استک را برای دیتالاگر فراهم کرد.

دیتالاگر پیشرفته : این دیتالاگر قابلیت اتصال همزمان به کارت های جانبی الماس الکترونیک، آنالایزرها، فلومترها و تمامی دستگاه هایی که مدباس اسلیو دارند را دارد و همچنین امکان اتصال مدباس مستر برای ارسال داده به PLC و انواع سیستم های محلی را دارد. در واقع این دیتالاگر دارای 2 عدد مدباس RS485 است که می تواند هم اسلیو باشد و هم مستر. علاوه بر این می تواند 4 ورودی آنالوگ را اندازه گیری کند و تمام پارامترهای اندازه گیری شده را از طریق GPRS برای سایت ارسال کند.

تمام مدل های الماس لاگر با طراحی ماژولار و تغذیه 24 ولت DC برای استفاده در محیط های صنعتی و تابلوهای برق مناسب هستند. منابع تغذیه و طراحی تفکیک شده ی کارت ها باعث افزایش ایمنی و پایداری عملکرد دستگاه در شرایط سخت محیطی می شود.

قیمت دیتالاگر

قیمت دیتالاگرهای برند الماس‌الکترونیک بر اساس سه عامل اصلی تعیین می‌شود و سایر پارامترها هیچ تأثیری در قیمت نهایی ندارند:

• تعداد کانال‌های اندازه‌گیری (آنالوگ یا دیجیتال)
• تعداد دستگاه‌های مدباس اسلیو که دیتالاگر باید پشتیبانی کند
• وجود یا عدم وجود قابلیت مدباس مستر

بنابراین قیمت متناسب با سطح نیاز پروژه و تعداد ورودی‌ها و امکانات ارتباطی انتخاب می‌شود.

دیتالاگر صنعتی الماس‌ لاگر

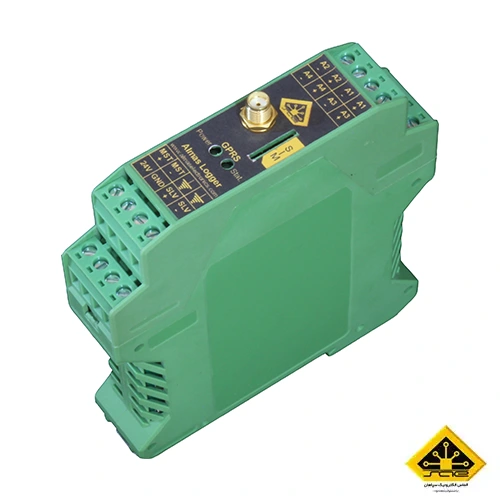

دیتالاگر صنعتی الماس‌ لاگر یک دستگاه حرفه‌ای جهت جمع‌آوری، ذخیره‌سازی و انتقال داده‌های آنالوگ و دیجیتال در محیط‌های صنعتی است. این دستگاه با طراحی بومی و مهندسی‌شده در ایران، مناسب برای پروژه‌های مانیتورینگ، کنترل و تحلیل داده‌ها می‌باشد. دیتالاگر الماس لاگر، تولید شرکت مهندس الماس الکترونیک سپاهان، دستگاهی است که برای جمع‌آوری و انتقال داده‌ها طراحی شده است. این دستگاه دارای چهار ورودی آنالوگ از نوع تفاضلی (دیفرانسیلی) است که سیگنال‌های ۴ تا ۲۰ میلی‌آمپر را دریافت می‌کنند. مقاومت ورودی این ورودی‌ها ۱۰۰ اهم است. عملکرد ورودی‌های آنالوگ به صورت دیفرانسیلی است. برای اتصال به شبکه، دیتالاگر از طریق GPRS به اینترنت متصل می‌شود. اطلاعات جمع‌آوری‌شده به سرور انتقال می‌یابد و کاربران می‌توانند این اطلاعات را در فرمت‌های مختلف دریافت و مشاهده کنند. دستگاه همچنین دارای یک حافظه ۶۴ گیگابایتی است که تمام اطلاعات دریافتی و اطلاعات ارسالی به سرور در آن ذخیره می‌شود. این دیتالاگر دارای دو پورت مدباس RS485 است. یکی از پورت‌ها به عنوان Master عمل می‌کند که برای خواندن اطلاعات از تجهیزات جانبی مانند کارت‌های آنالوگ، کارت‌های دیجیتال، سنسورها و آنالایزرهایی که خروجی مدباس دارند، استفاده می‌شود. حداکثر ۱۵ عدد تجهیز جانبی به صورت Slave می‌توانند به این دیتالاگر متصل شوند. پورت دوم به عنوان Slave عمل می‌کند و معمولاً برای ارسال اطلاعات به سیستم‌های مانیتورینگ محلی کاربرد دارد. این پورت‌ها از ورودی‌های آنالوگ، تغذیه و پورت مدباس مستر ایزوله هستند. تغذیه دستگاه با ولتاژ ۲۴ ولت مستقیم انجام می‌شود. جریان مصرفی دیتالاگر ۳۰۰ میلی‌آمپر است. بعد از اتصال برق، چراغ “Pwr” روشن می‌شود. به دلیل ایزوله بودن منابع تغذیه داخلی تمام کارت‌های الماس لاگر نسبت به ورودی‌ها و خروجی‌ها، امکان استفاده از یک منبع تغذیه مشترک برای تمامی کارت‌ها وجود دارد. حداقل یکی از ترمینال‌های ارت باید به ارت ابزار دقیق محل نصب متصل شود. نصب آنتن می‌تواند به دو صورت انجام شود: اگر دیتالاگر در مکانی با سیگنال قوی نصب شده باشد، می‌توان آنتن را مستقیماً روی دستگاه قرار داد. در غیر این صورت، باید از آنتن‌های دارای سیم ارتباطی استفاده کرد و آن‌ها را در محیط بیرونی نصب نمود تا آنتن‌دهی کامل باشد. سیم‌کارت از محل مشخص شده وارد و با یک فشار مجدد خارج می‌شود.

جمع‌بندی

دیتالاگرها دستگاه‌هایی برای ثبت و ذخیره داده‌های محیطی و صنعتی هستند که بسته به نوع کاربری، دقت اندازه‌گیری، قابلیت‌های ارتباطی و شرایط محیطی در انواع مختلفی عرضه می‌شوند. مجموعه الماس الکترونیک با ارائه انواع دیتالاگرهای باکیفیت، پاسخگوی نیاز صنایع مختلف است و به کاربران کمک می‌کند تا داده‌های دقیق و قابل اعتمادی برای تحلیل و بهبود فرآیندهای خود داشته باشند.
